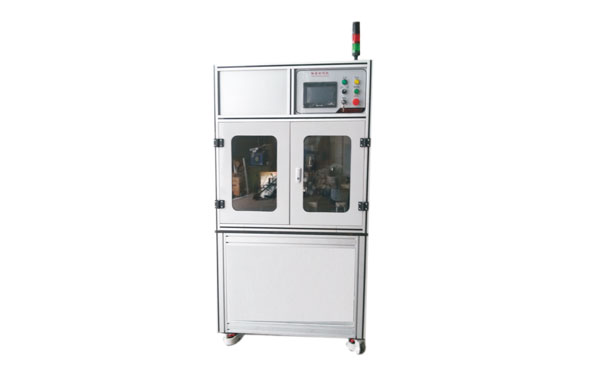

轴套尺寸自动检测

产品功能说明

设备完成轴套类孔径,外径,高度,圆度,锥度的尺寸自动检测。

可代替人力员工数

9

产能提升

120%

优率提升

12%

回报周期

9个月



工艺流程

传输带进料(接前一道清洗工序)→移送机构将工件搬送到外径、内孔、高度测量位置→外径单点测量(测量值与外径设定值比较)→外径NG品剔除→内孔三点测量上下2个截面(测量数据与内径尺寸公差及锥度设定值比较)→内孔NG品剔除→高度测量块压至上端面→读取测量数据并与设定高度公差比较→高度NG品剔除→测量结束由平移拖板将OK品推入S型滚柱滑道→按不同档位放置在整列平台上→一个循环结束。

设备参数

  • 产能
    ≥340对/h
  • 优        率
    ≥99.5%
  • 稼  动  率
    ≥98%
  • 工站数量
    13
  • 设备寿命
    ≥10年
  • 工作电压
    AC 380V,3Φ,50/60Hz
  • 额定功率
    8.5KW
  • 工作气压
    0.5-0.6Mpa
  • 控制方式
    PLC+触摸屏+PC
  • 整机尺寸
    11000×6200×2000(mm)L*W*H
  • .
